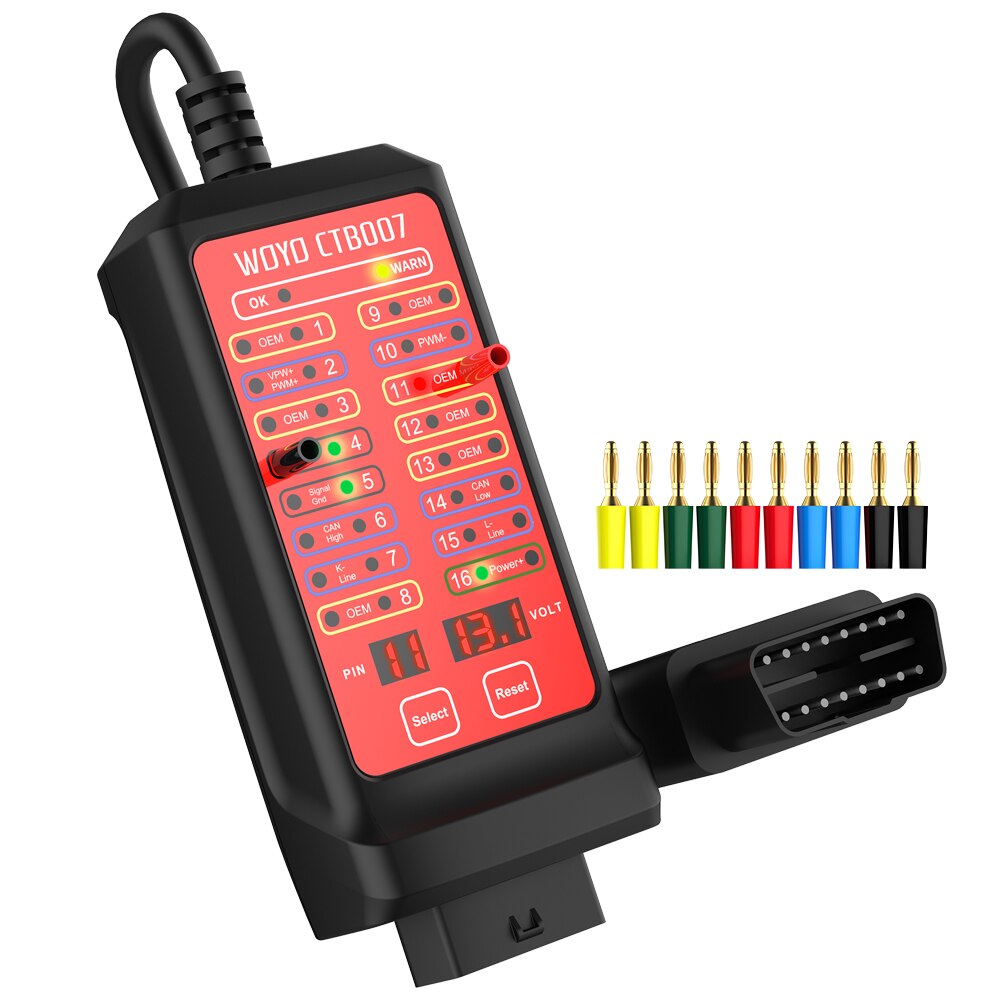

WOYO CTB007 CAN Tester Box / Pin Settings Diagnostic Tool / OBD2 16Pin Break Out Box / Communication Detection

1.CAN Tester Box is a CAN Bus circuit tester compatible with 12 and 24 volt systems;

2.Testing DLC (OBD port) if any error before connecting connecting other diagnostic equipment to DLC, such as pin short circuit and polarity reverse connection ;

3.Real-time display of communication signals ( such as communication protocol signals ) on the allocated pins which can quickly locate faults and replace the voltage measurement function of digital multi-meter ;

4.Fastly connect 16 pins during vehicle maintenance diagnosis;

5.Monitoring input voltage of OBD when burning module, high and low voltage alarm;

Specifications:

Input Voltage:9.0-32.0VDC

Maximum Load:2.0A

Resolution:0.1V

Overload Protection:Yes, PTC Fuse (Self-Healing)

Reverse Polarity Protection:Yes,LED On Pin 4&5 Turn Red

Protocol Standard:PWM(J1850)、VPW（J1850）、ISO 9141-2、DIS/ISO 14230-4、CAN(J-2284)

Operating Temperature:0℃-50℃，Humidity<70%

Banana Socket:16P*2.0mm

OBD Cable Length:70cm(27.5inch)
